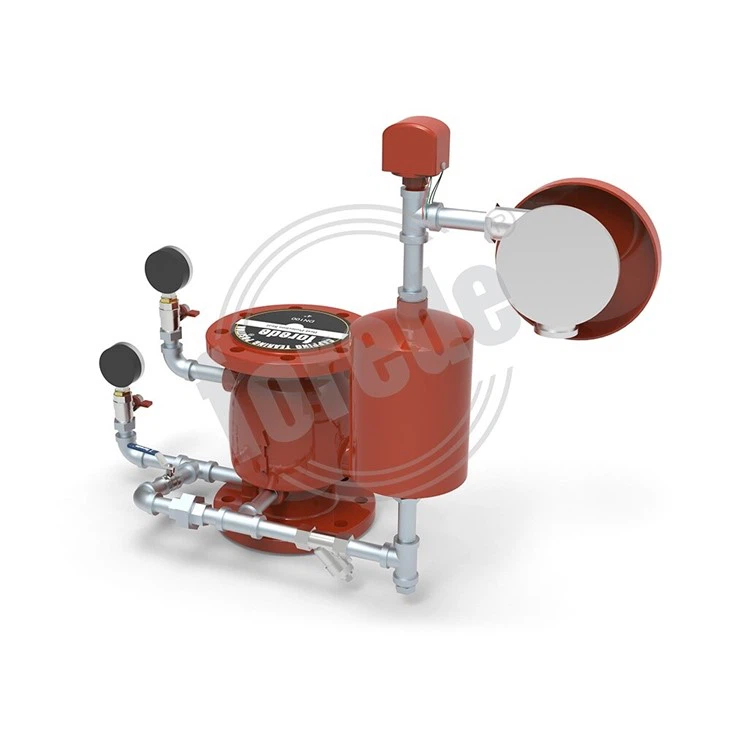

Mokrý výstražný ventil je výstražný ventil krycej dosky, ktorý sa skladá hlavne z tela ventilu, sedlového krúžku a klapky ventilu. Celé telo ventilu je klapkou ventilu rozdelené na hornú a dolnú dutinu. Horná dutina (strana systému) je pripojená k sieti potrubia systému. Spodná dutina (na strane prívodu vody) je pripojená k zdroju vody a telo ventilu je vybavené sedlovým krúžkom. Na krúžku sedadla je množstvo drážkových otvorov vedúcich k prívodnej rúrke vody retardéra.
Keď je systém v servo režime, je drážka alebo otvor na krúžku sedadla zakrytý a uzavretý klapkou ventilu a kanál poplašnej vody vedúci k hydraulickému výstražnému zvonku je zablokovaný; keď horný a dolný tlakový rozdiel dosiahne určitú hodnotu, otvorí sa klapka ventilu (spustenie diferenčného tlaku), voda pretečie zo strany prívodu vody na stranu systému, zaznie výstražný zvonček a systém hasiaci vodu rozstrekuje vodu; pri častom otváraní horného a dolného tlaku je na ventilovom disku malý ventil na doplňovanie vody. Pri kolísaní netesností alebo tlaku zdroja vody sa môže ventil prívodu vody použiť na prívod vody do potrubnej siete na vyrovnanie tlaku v hornej a dolnej komore, stabilizáciu klapky ventilu a zabránenie falošným poplachom.
Materiál | Telo | Ťažné železo |
Klapka | SS304 w / NBR | |
Rúry | SS304 | |
Guľový ventil& sitko GG; spätný ventil | Mosadz | |
Vodný motorový gong | SS304 | |
Pracovný tlak | 12 barov | |
Tesniaci skúšobný tlak | 24 barov | |
Použiteľná teplota | 4 ° C až 70 ° C | |
Inštalácia | Zvislo | |
Kapacita kontaktu prietokového spínača | DC24V, 0,5A | |
Pripojenie | Príruba × Príruba | |
Dostupná veľkosť | DN80 cez DN250 (3 ”cez 10”) | |
Populárne Tagy: výstražný spätný ventil pre sprinklerový systém, Čína, výrobcovia, dodávatelia, veľkoobchod, cena
1) Teleso ventilu z tvárnej liatiny, nižšia hmotnosť a mimoriadna pevnosť.
2) Ľahká údržba vyžaduje iba demontáž krytu ventilu.
3) Všetky pohyblivé časti je možné opraviť bez demontáže ventilu z namontovanej polohy.
4) Jednoduchý dizajn pre ľahkú inštaláciu a obsluhu.
5) Vertikálna inštalácia.
6) CCCF certifikované.
